预应力锚杆

预应力锚杆施工方法(1)钻孔 钻孔选用土锚专用钻机，外套管直径为φХХmm，钻头为中空型，并直接安装在外套管上，钻头外径为φХХmm。成孔结束后，验证套内无残留土芯，保证拉杆束体能顺利地放入孔中

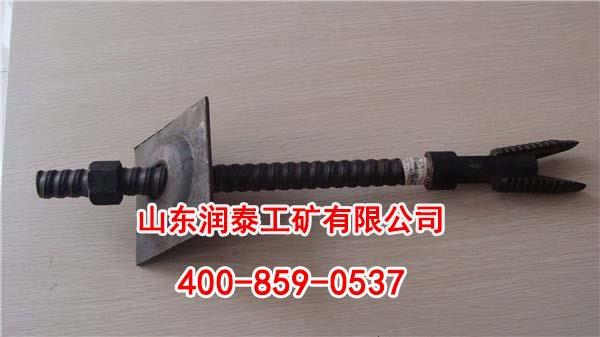

预应力锚杆产品展示

预应力锚杆施工方法：

(1)钻孔 钻孔选用土锚专用钻机，外套管直径为φХХmm，钻头为中空型，并直接安装在外套管上，钻头外径为φХХmm。成孔结束后，验证套内无残留土芯，保证拉杆束体能顺利地放入孔中。

(2)泥浆水的处理与排除 在成孔过程中产生的泥浆水及时处理与排除，泥浆经排水沟至集水井，清水用水泵抽除，泥浆由槽车运走。

(3)抽拔钻杆 当完成钻孔后，及时抽拔钻杆，这样对下一步拔套管有利。

(4)放置锚杆 锚杆运到现场后，全面检查注浆塑料管是否完好。放入套管后，使锚杆露出孔外不少于2m长度，以保证张拉要求。

(5)拔套 管锚杆安放完毕后，即开始拔套管，该工序如同拔钻杆，做到迅速而连续。

(6)注浆 注浆作业从钻孔底部开始，注浆过程中确保从钻孔中顺利地排水排气，直到结束为止。注浆作业不中断，注浆压力采用0.3～0.5Mpa。

(7)锚杆养生 注浆完成后，立即对锚杆进行养生，养生的时间依据试验室配比试验确定。

(8)锚杆张拉 当锚固体达到设计强度后，进行张拉，锚杆张拉由一套专用设备完成，即由操纵箱、穿心钢索千斤顶及锚具组成。

锚杆张拉控制应力值、为钢索的破断应力的0.8左右，张拉由专人操作、观测和记录，并绘制荷载——位移曲线。

预应力锚杆工艺措施：

(1)土锚钻孔前根据设计要求和土层条件定好孔位，做出标记，保证锚杆的孔位差不超过100mm，孔深不小于设计长度1%，也不大于设计长1%。

(2)安放锚杆前，用清水冲洗钻孔，直至孔口溢出清水为止。

(3)锚束组装前保证平直，消除油渍与铁锈。

(4)安装锚杆时，沿杆体轴线方向，每隔1～2m设置一个对中支架。

(5)杆体自由段涂黄油套上塑料套管，并在锚固段处用铅丝绑牢，杆体安放时，避免与孔壁直接接触，特别是位于锚固体的杆体。

(6)注浆浆液搅拌均匀，随搅随用，浆液保证在初凝前用完，并严防石块和杂物等混入。注浆时，注浆管端口距孔底保持50～100mm距离。

(7)锚杆张拉前，对张拉设备进行律定，当锚固体与台座混凝土强度大于15Mpa后，进行张拉。

(8)锚杆在张拉之前，先取10%～20%设计应力，对锚杆预张拉一次，使各部位接触紧密，杆体完全平直。

(9)因在锁定过程中，张拉荷载一般都要回缩，故锁定前先超张拉至1.1～1.2倍设计应力，并持荷5min（砂土）或10min（粘土）时间，以确保锚头位移及预应力值稳定。
