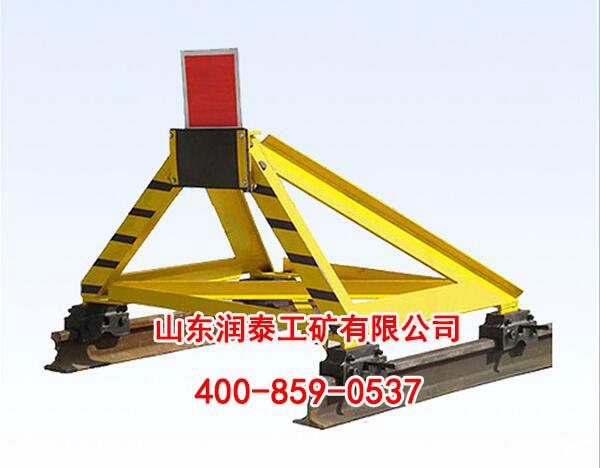

普通滑动插接式挡车器

结构强度允许最大撞击速度v及能高h

3档, CDH-C20型：

V=20km/h, h=1.57m

4档, CDH-C25型：

V=25km/h, h=2.46m

滑动时水平总阻力

1档：

10t

2档：

15t

3档：

20t

4档：

26t

5档：

29t

各种挡车器缓冲座中心距轨面高度

CDH-C型

850±10mm

CDH-C-型

720±10mm

CDH-C-C型

660±10mm

CDH-C-Q型

660±10mm

结构及工作原理

挡车器由主体架和两对增力器组成，全场2800mm；车辆的冲击力由缓冲橡胶板、支座左右支臂传递到制动轨；制动轨、弹簧座与基本轨产生摩擦阻力阻止车辆花型；由弹簧板、弹簧座、楔铁、承座组成弹性加压装置、安装在主体架的制动轨和增力器制动轨中，他的作用是在挡车器静态时就形成予压力，增加制动时的摩擦阻力，并且在动态时能使制动力持续不断地起作用，直至停车；支臂板由正版制成，由支座，前、后横梁，上下斜梁紧密相连组成主体架，结构合理，整体强大大，能承受车辆较大速度的撞击。支臂板由下部的蹄型块直接插入制动轨、结构简单，安装、维护、复位方便。
