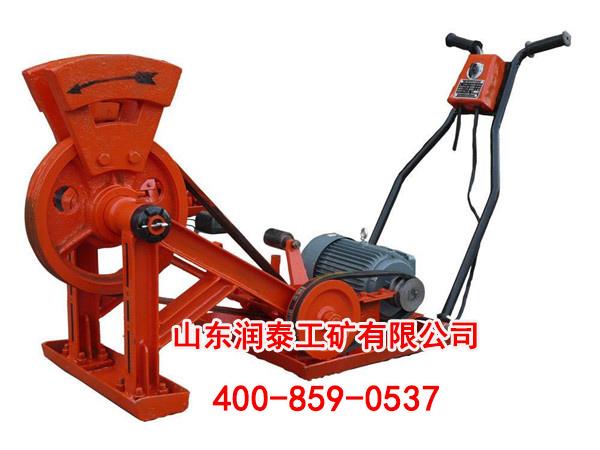

HW60型蛙夯机

一、用途

HW60-A型蛙式夯机具有结构简单，操作和维修方便，故障率低，工作可靠，夯实效果好等特点。适用于带状沟槽、基坑、地基的夯实，以及泥土、灰土回填的夯实和室内外场地平整等作业。广泛用于建筑、市政以及水利工程施工现场。

二、技术参数

型号HW6-A

夯实能量60Kg.m

夯实跳高150-200mm

前进速度≥8m/min

夯机次数150-160次/min

电机功率3kw-4级

电机转速1440r/min

夯板尺寸520×120mm

外形尺寸1215×650×748mm

整机质量≤180kg

结构简单，操作和维修方便，故障率低，工作可靠，夯实效果好

三、结构特点

HW60-A型蛙式夯实机是我厂研制开发的一种新型夯实机，它具有体积小、重量轻、夯机能量大的特点。

HW60-A型蛙式夯实机主要由偏心轮、夯架、中间传动机构、底盘、电动机、扶手等组成。

（1）偏心轮：主要由偏心块、偏心轮轴和轴卡等组成。由轴卡通过螺栓，将夯板架和机架连接。当偏心轮转动后由偏心块产生的离心力，使偏心轮及夯架提起。然后再落下，使夯板实现对图层的夯实作用。同时也完成夯机底盘前移。轴卡在夯机架上可移动，达到调节三角带松紧，保证夯机可靠的夯实效果。

（2）机架：主要由夯板架、夯臂、轴承套，止退螺栓等组成。机架上与偏心连接，下与底盘上的轴承套通过连接条连接。

（3）中间传动：主要由大小两个皮带轮，轴承和轴盖组成，固定在底中部。它将电动机的动力传递至夯实机的工作部分。

（4）底盘：底盘为移动式托盘。在盘内有电动机，中间传动夯臂架的轴承座和底座等。

（5）扶手把：扶手把设有开关、连接臂、把杆等，它与底盘通过销轴销连接，用于操纵整机工作。
