GQ40/50型钢筋切断机

一、用途与特性

GQ40/50型钢筋切断机系列，是依据JG/T5085-1996标准生产的，它适用于建筑工程上各种钢筋混凝土中普通碳素钢及热轧圆钢和螺纹钢，亦可切断扁钢、方钢和角钢，该机具有如下优点：

1、体积小、质量轻、结构紧凑、紧实可靠。

2、润滑性能好：采用箱式封闭结构，齿轮飞溅润滑，依次加油连续作业可用一个月以上。（油面应不低于油标刻度线使机器始终处于良好的润滑状态）。

3、功能耗损少：因润滑条件的改善，齿轮轴端采用滚动轴承，阻力小，与同类型切断相比同负载功率可降低分之一。

4、移动方便：前轮转向，机动灵活，维修方便。

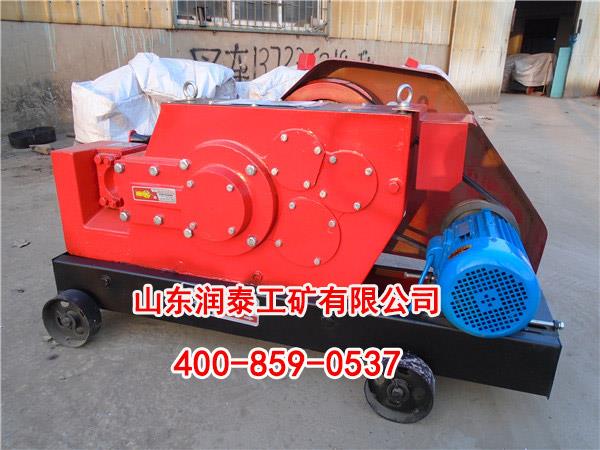

体积小、质量轻、结构紧凑、紧实可靠

二、主要技术参数

切断钢筋直径：6-40/6-50mm（钢筋抗拉强度Uh≤450MPa以下）

切断扁钢最大规格：70×15/80×18mm

切断方钢最大规格：（Q235-A）32×32/40×40mm²(50切断）

切断角钢最大规格：50×50/63×63mm²

切刀公称冲程：34/40mm

连续切断次数：32/28次/min

电动机：型号：Y90L-2/Y112M功率：2.2/4kw

电压：380v

转速：2880r/min

外形尺寸：1190×450×680/1280×480×740mm

整机质量：485kg/640kg

钢筋直径在20mm上下同时切断根数推荐表

注：切断低合金螺纹钢筋时最大直径不大于Φ32Φ36mm

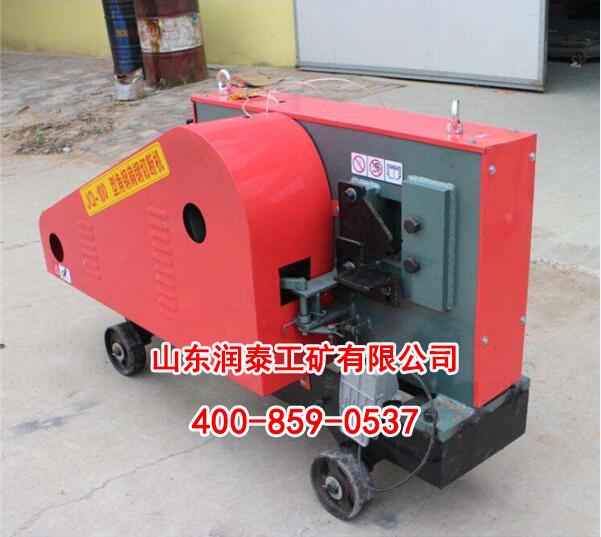

前轮转向，机动灵活，维修方便

三、机器的主要结构

该机由行走轮组、传动结构、机体、离合装置、刀头、刀座等组成（见传动系统图）

如传动系统图所示，电动机I经V型带传动使大皮带轮转动，而在同轴上的连轴齿轮3与II轴的大齿轮4啮合，II轴的连轴齿轮9与III轴的大齿轮100啮合，III轴连齿轮5又与曲轴上游动大齿轮6啮合，传递给曲轴的扭力带动剪切连杆是12推动剪刀刀座13进行剪切。
